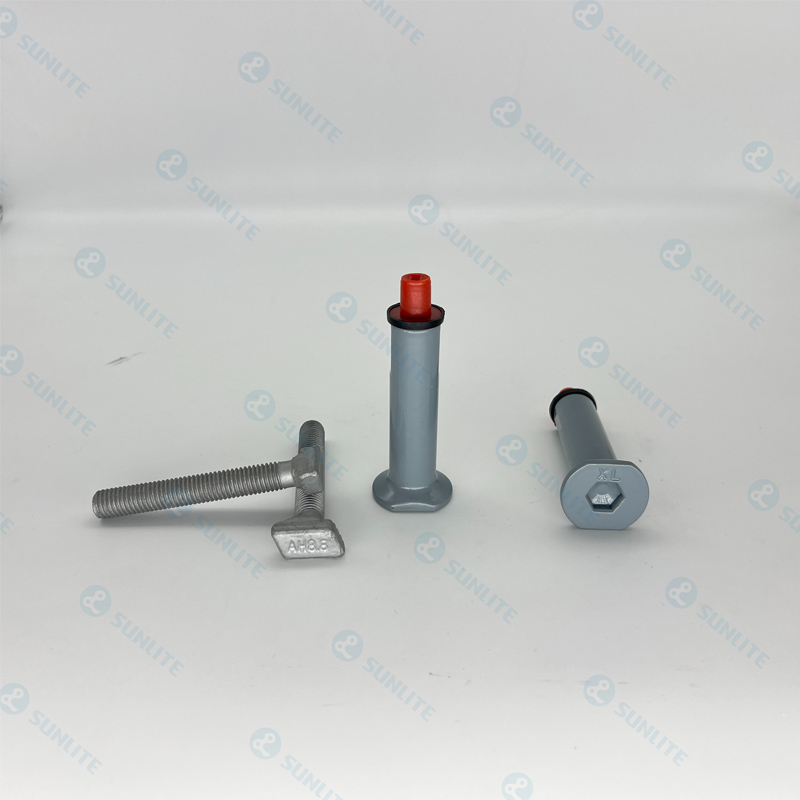

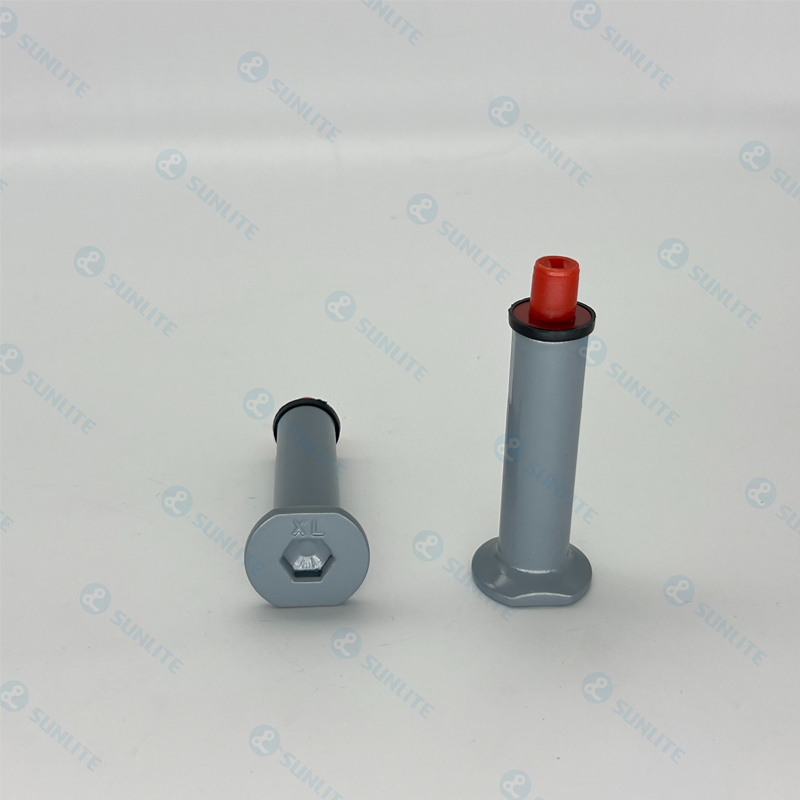

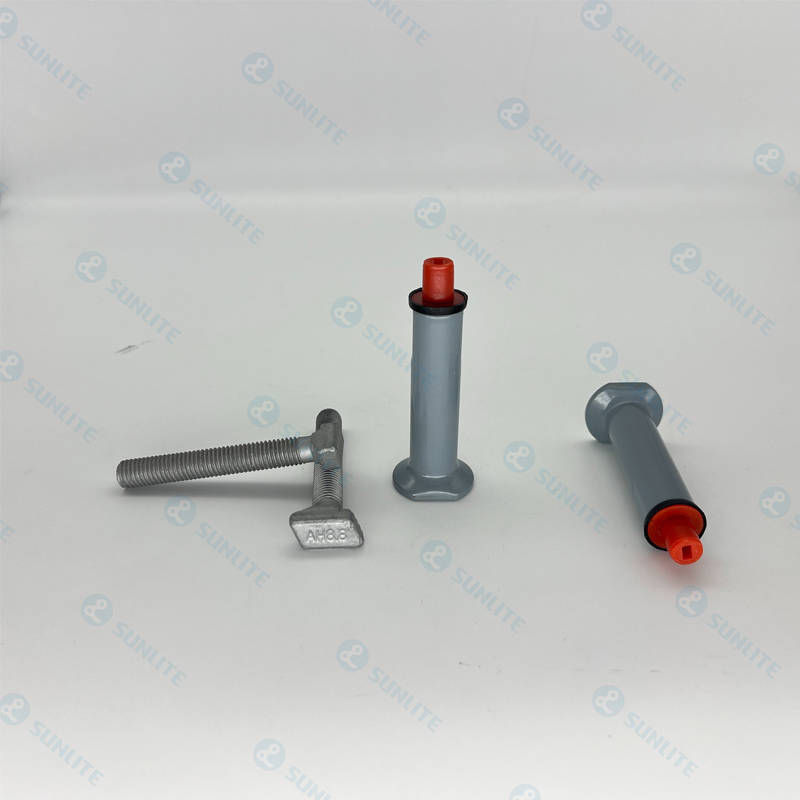

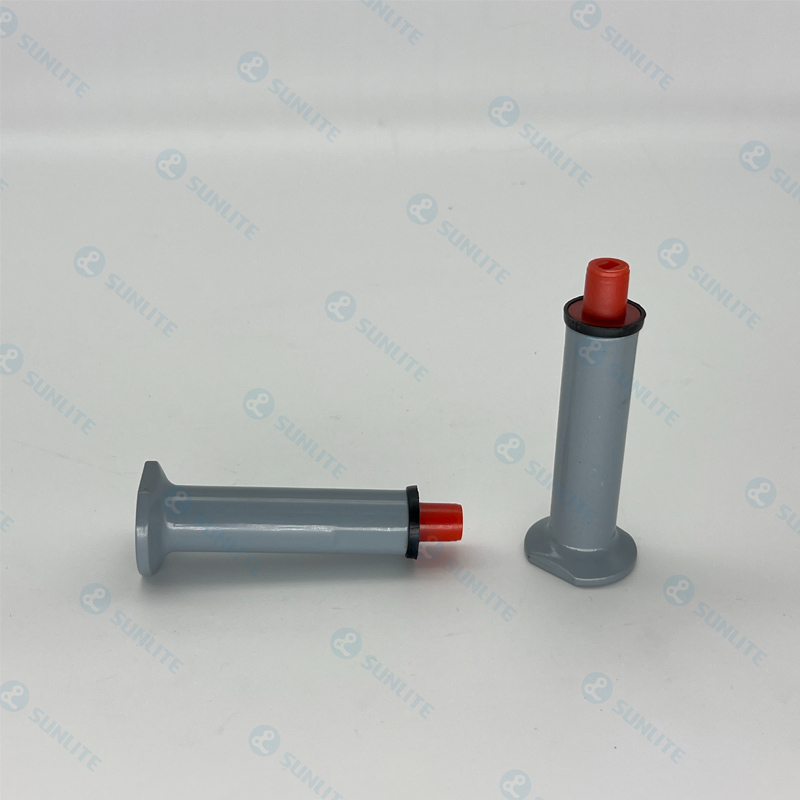

שרוול משובץ מראש

תרחישי יישומים

1. חלקים משובצים של קטעי מנהרה, המשמשים לחיבורים קבועים בין ציוד כמו תעלות תליה חיצוניות, פלטפורמות פינוי וסוגריים כבלים וקטעים.



תיאור המוצר

שרוולים משובצים מראש מתקדמים עשויים מפלדת אל חלד אוסטניטית 316 באמצעות יציקת דיוק. באמצעות תכנון של מבנה בידוד שכבה כפולה, הם משיגים ביצועי בידוד חשמליים עם התנגדות לבידוד ≥10⁸Ω. בשילוב חוזק משיכה ≥15KN וחיי עייפות פיתולית ≥5000 מחזורים, הם מספקים פתרונות נטולי תחזוקה לכל החיים לתרחישים כמו מעבר מסילה וציוד רפואי שיש להם דרישות מחמירות לגבי הבידוד והאמינות המכנית של רכיבי מתכת.

פונקציית מוצר

אחריות מכנית קיצונית:

למטריצת הנירוסטה 316 יש חוזק תשואה ≥205MPA, עם יכולת הנשיאה הנשלפת עלתה ב -200% (לעומת 304 נירוסטה).

מבנה חריץ השיניים המיוחד מאפשר לחיי עייפות פיתולית לעלות על 5,000 מחזורים (לפי תקן בדיקה EN 14399).

בידוד חשמלי כפול:

שכבת בידוד קרמיקה אלומינה + נתיבי זרם דליפת טבעת פולימר בלוק דליפה ברמת 10⁸Ω.

חוזק דיאלקטרי ≥3kV/mM (לכל מבחן רטוב IEC 60112).

עמידות בפני קורוזיה בסביבה:

316L הרכב פחמן נמוך במיוחד מתנגד לקורוזיה של יון כלוריד (עובר בדיקת ריסוס מלח של 480 שעות ISO 9227).

אפס התפרקות מבנית בטווח הטמפרטורות -60 ℃ ~ 300 ℃, ומבטל את הסיכון להתכווצות קרה וניתוק.

תאימות התקנה חכמה:

דיוק החוט הפנימי מגיע ל- GB/T 196 כיתה 6H, תואם למערכות הידוק מומנט אוטומטיות.

מדד ביצועים

חומר ליבה: 316 נירוסטה אוסטניטית (CR17/NI12/MO2)

תכונות מכניות:

כוח משיכה ≥15KN (לכל ISO 898-1)

עמידות בפני מומנט ≥35n · m

מחזורי עייפות התנגדות ≥5,000 מחזורים (עומס ± 15 °)

תכונות חשמליות:

התנגדות לבידוד ≥1 × 10⁸Ω (DC 500V, 23 ℃/50%RH)

חוזק דיאלקטרי ≥3kV/mM (AC 1 דקות)

ציון התנגדות קורוזיה: כיתה 10 (ISO 9227 1000 שעות בדיקת ריסוס מלח)

בקרת דיוק: סובלנות לחוט פנימי כיתה 6H (לכל GB/T 196)

אזור יישום

מסילה ללא נטשי רכבת מהירה: מערכת עיגון מבודדת ישנה (קורוזיה זרם נגד המכות)

ציוד הדמיה רפואית: חלקים משובצים לבקתות מגן מגנטיות של ציוד MRI

תעשיית ייצור דיוק: בסיסי ציוד אנטי סטטי בחדרי נקיון מוליכים למחצה

סוללות אנרגיה חדשות: נקודות חיבור מבודדות מתח גבוה של חבילות סוללות חשמל

הנדסה ימית: מערכות הידוק עמידות בפני קורוזיה של כלוריד יון למתקני רציף
